莫來石保溫磚耐壓強度的重要性
　　莫來石保溫磚的耐壓強度是指莫來石保溫磚在一定溫度下單位面積上所能承受的極限負荷。莫來石保溫磚耐壓強度是衡量莫來石保溫磚質(zhì)量的重要性能指標之一，它能間接地反應(yīng)出莫來石聚輕保溫磚的組織結(jié)構(gòu)，如致密性、均勻性、燒結(jié)性等。莫來石保溫磚耐壓強度通常分為常溫耐壓強度和高溫耐壓強度。常溫耐壓強度是指制品在室溫下測得的數(shù)值；而將試樣加熱至某一指定溫度進行加壓試驗，所取得的結(jié)果稱為該溫度下高溫耐壓強度。

　　常溫耐壓強度能夠表明材料的燒結(jié)情況、以及與其組織結(jié)構(gòu)相關(guān)的性質(zhì)、另外通過常溫耐壓強度可間接地評判其他性能，如耐磨性，耐沖擊性等。耐火材料的常溫耐壓強度與材料本身的材質(zhì)有關(guān)，但生產(chǎn)工藝對它也有較大的影響，如果某種耐材材料的常溫耐壓強度數(shù)值比較高表明其材料的生坯壓制質(zhì)量及磚體燒結(jié)情況都比較好。耐火材料的常溫耐壓強度還和自身的體積密度和顯氣孔率有關(guān)，體積密度越大、氣孔率越低，其常溫耐壓強度也相應(yīng)越高。因此如果能夠改進耐火材料體積密度的生產(chǎn)工藝，對提高它的常溫耐壓強度也是有利的，如采用燒結(jié)良好、致密的原料，合理的顆粒級配，高壓成型，高溫?zé)刹⑦m當(dāng)延長保溫時間等都能提高耐火材料成品的耐壓強度。

　　高溫耐壓強度數(shù)值能夠反映材料在高溫下結(jié)合狀態(tài)的變化，尤其是對于不定形耐火材料，由于加入了一定數(shù)量的結(jié)合劑，當(dāng)溫度升高的時候其結(jié)合狀態(tài)會發(fā)生變化，因此更需要測定它的高溫耐壓強度。

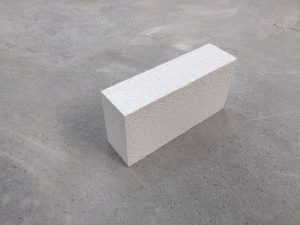

莫來石保溫磚

　　莫來石保溫磚也稱為輕質(zhì)莫來石磚或莫來石聚輕保溫磚，莫來石保溫磚是以優(yōu)質(zhì)高鋁礬土熟料為主要原料，加上適量的的黏土、配料和水混合后制成可塑泥料或泥漿，擠壓成型后高溫?zé)贫傻膬?yōu)質(zhì)隔熱保溫磚。
　　莫來石保溫磚具有高溫結(jié)構(gòu)強度高、高溫蠕變率低、熱膨脹系數(shù)低、抗化學(xué)侵蝕性能強、抗熱震性能好等特點，莫來石保溫磚可以作為熱面耐火襯里或其它耐火材料的背襯隔熱層，應(yīng)用于石油化工行業(yè)的乙烯裂解爐、管式加熱爐、臺成氨轉(zhuǎn)化爐、煤氣發(fā)生爐、高溫梭式窯、隧道窯、陶瓷輥道窯、推板窯等工業(yè)爐耐火爐的隔熱材料。

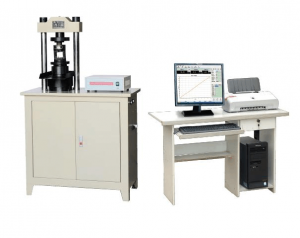

莫來石保溫磚耐壓強度的試驗設(shè)備
　　一般用常溫耐壓試驗機測量莫來石保溫磚耐壓強度。

莫來石保溫磚耐壓強度的計算方法
　　采用國家標準GB/T5072-1985，其做法是：在室溫下，用壓力試驗機以規(guī)定的速率，對規(guī)定尺寸的試樣加荷，直至試樣破碎。根據(jù)所記錄的最大載荷和試樣承受載荷面積，計算常溫耐壓強度。
　　計算公式如下：
　　S常=P/A
　　A=（A1+A2）/2
　　公式中：
　　S常————–試樣的常溫耐壓強度，單位用 MPa 表示
　　P—————–試樣破碎時的最大載荷，單位用 N 表示
　　A—————–試樣受壓面積，單位用 m2 表示
　　A1、A2——–試樣上、下受壓面的面積，單位用 m2 表示

莫來石保溫磚耐壓強度的單位換算
　1 Pa= 1 N/m2
　1 MPa（兆帕）=1000 kPa（千帕）=1000000 Pa（帕）

莫來石保溫磚的耐壓強度

　　莫來石保溫磚耐壓強度和自身的體積密度和顯氣孔率有關(guān)，體積密度越大、氣孔率越低， 其耐壓強度也相應(yīng)越高。

　　莫來石保溫磚的耐壓強度一般在2.0Mpa~4.2MPa之間。

莫來石保溫磚的理化指標

莫來石保溫磚的價格

　　莫來石保溫磚JM23的價格為2600元/噸，使用溫度為1350℃
　　莫來石保溫磚JM26的價格為3200元/噸，使用溫度為1450℃
　　莫來石保溫磚JM28的價格為4200元/噸，使用溫度為1550℃
　　莫來石保溫磚JM30的價格為4800元/噸，使用溫度為1600℃
